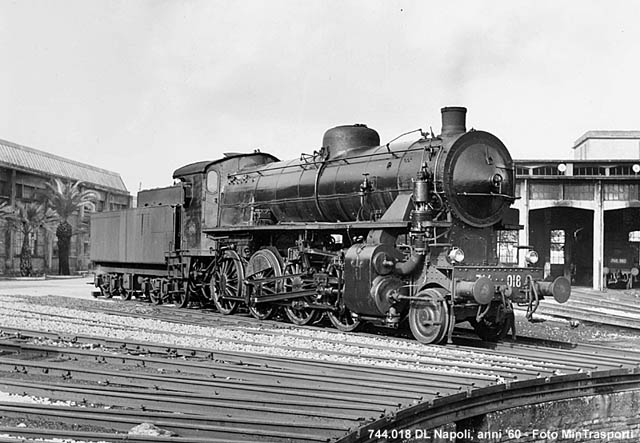

Locomotiva a vapore Gr. 744




Gr. 744

  Dati Tecnici


 Anno di costruzione: 1928
Costruttori: Breda (Mi); Ansaldo (Ge); Officine Meccaniche (Mi)
Numero di unità:  50
Potenza:  1360/1400 CV (a 55 Km/h)
Tender:  a carrelli (capacità 22 m.c.)
Capacità di acqua: 22000 l
Capacità di carbone: 6000 Kg
Velocità massima: 80 Km\h
Rodiggio:  1-4-0 (1-D)
Diametro ruote motrici: 1630 mm
Lunghezza tra i respingenti: 20460 mm
Pressione massima in caldaia: 12 Kg/cmq
Numero cilindri:  2 esterni
Distribuzione:  Walschaerts/Caprotti
Massa in servizio:  71,8 t/70,2 t
Massa aderente:  59,4 t/58,4
Unità in servizio:  1 (744.118)
 Note:

Le 744 Caprotti furono inizialmente classificate come 743.001÷743.025, successivamente vennero inglobate nell’unico gruppo 744 e la numerazione aumentata di 100.

A Vapore surriscaldato,semplice espansione.

Freno ad aria compressa automatico e moderabile

Sforzo di trazione massimo Kg. 14.800





Scheda a cura di Giancarlo Giacobbo
